Branchenkenntnisse
Beim Entwurf von Systemen mit Miniatur-Magnetventile ist das Erreichen einer optimalen Durchflussleistung von entscheidender Bedeutung. Die Durchflussrate hängt nicht nur von der Größe der Ventilöffnung ab, sondern auch von der Ansprechzeit des Ventils und der Druckdifferenz über dem Ventil. Ingenieure verwenden häufig den Kv (Durchflusskoeffizienten), um die Ventileffizienz zu vergleichen, und präzise Berechnungen können Kavitation oder übermäßigen Druckabfall in empfindlichen Systemen verhindern.
- Die Wahl eines Ventils mit einer etwas größeren Öffnung kann den Widerstand verringern, aber möglicherweise die Reaktionszeit verlängern.
- Durch die Verwendung von Pulsweitenmodulation zur Steuerung der Ventilbestromung kann der Durchfluss ohne mechanische Änderungen feinabgestimmt werden.
- Die regelmäßige Reinigung der Ventilinnenteile gewährleistet eine gleichbleibende Leistung bei Flüssigkeiten mit geringen Partikelanteilen.
Materialauswahl für Hochtemperaturanwendungen
Miniatur-Magnetventile werden häufig in Umgebungen mit Temperaturen über 150 °C eingesetzt, beispielsweise in Dampfsystemen oder Industrieöfen. Die Auswahl der richtigen Materialien für Ventilkörper, Dichtungen und Kolben ist entscheidend, um die Leistung aufrechtzuerhalten und vorzeitige Ausfälle zu vermeiden.
- Edelstahl- oder Messinggehäuse bieten eine hervorragende Wärmeleitfähigkeit und Korrosionsbeständigkeit.
- PTFE- und FKM-Dichtungen halten hohen Temperaturen stand und behalten gleichzeitig die chemische Kompatibilität bei.
- Spezielle Beschichtungen wie Nickelbeschichtungen können die Verschleißfestigkeit von Ventilen verbessern, die in abrasiven Flüssigkeiten eingesetzt werden.
Energieeffizienzstrategien für Magnetventilsysteme
Die Reduzierung des Stromverbrauchs ist entscheidend, wenn mehrere Magnetventile kontinuierlich arbeiten. Durch das richtige Spulendesign und die richtigen Steuerungsstrategien kann der Energieverbrauch erheblich gesenkt werden.
- Durch die Verwendung von selbsthaltenden Magnetspulen ist kein konstanter Strom erforderlich, sodass der Ventilzustand ohne Energiezufuhr gehalten wird.
- Durch die Auswahl von Ventilen mit Spulen mit niedrigem Haltestrom wird die Leistungsaufnahme während des Betriebs reduziert.
- Durch die Implementierung intelligenter Steuerungssysteme können Ventilbetätigungszyklen optimiert werden, um den Prozessanforderungen in Echtzeit gerecht zu werden.
Miniatur-Magnetventile in der Präzisionsflüssigkeitssteuerung
In mikrofluidischen Anwendungen ermöglichen Miniatur-Magnetventile die präzise Dosierung und Mischung kleiner Flüssigkeitsvolumina. Zu den Schlüsselfaktoren gehören Reaktionsgeschwindigkeit, Wiederholbarkeit und Reduzierung des Totvolumens.
| Parameter | Empfohlene Spezifikation |
| Reaktionszeit | < 10 ms |
| Totvolumen | < 5 μL |
| Wiederholbarkeit | ±1 % |
Häufige Ursachen für Fehlfunktionen des Magnetventils
Wenn Sie verstehen, warum Miniatur-Magnetventile ausfallen, können Sie Ausfallzeiten vermeiden. Ausfälle sind häufig auf mechanische, elektrische oder flüssigkeitsbedingte Probleme zurückzuführen.
- Schmutz oder Partikelverunreinigungen können die Öffnung verstopfen oder den Kolben beschädigen.
- Ein Durchbrennen der Spule aufgrund von Überspannung oder längerer Stromversorgung kann dazu führen, dass das Ventil nicht mehr funktioniert.
- Eine Verschlechterung der Dichtung aufgrund unverträglicher Chemikalien oder hoher Temperaturen kann zu Undichtigkeiten führen.
- Magnetische Störungen in der Umgebung können die Betätigungskraft verringern.
Integration von Magnetventilen mit IoT-Systemen
Moderne Industriesysteme integrieren zunehmend Miniaturmagnetventile mit IoT-Überwachung für vorausschauende Wartung und Echtzeitsteuerung. Dies erhöht die Zuverlässigkeit und reduziert manuelle Eingriffe.
- Mit Sensoren ausgestattete Ventile können Positionsstatus, Durchflussraten und Betriebsanomalien melden.
- Durch die Ferndiagnose können Verschleiß oder Verstopfungen frühzeitig erkannt werden, bevor sie zu Systemausfällen führen.
- Durch Datenanalysen können Ventilbetätigungspläne für Energie- und Ressourceneffizienz optimiert werden.

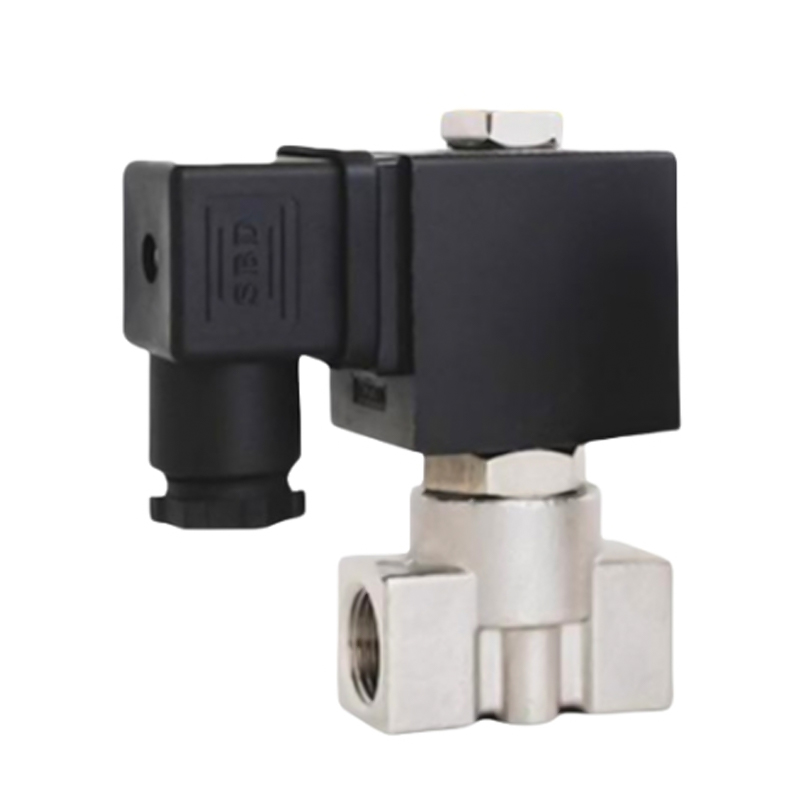

Das kompakte Messing-Miniaturmagnetventil der ALM-Serie ist für die präzise Flüssigkeitssteuerung in Umgebungen mit begrenztem Platzangebot konzipiert. Dieses Ventil ist in den Größen 1/8" und 1/4"...
Das Miniatur-Magnetventil aus Edelstahl 304 der ALM-Serie bietet zuverlässige Flüssigkeitskontrolle in kompakten Räumen, in denen Korrosionsbeständigkeit und Leistungsstabilität von entscheidender ...
