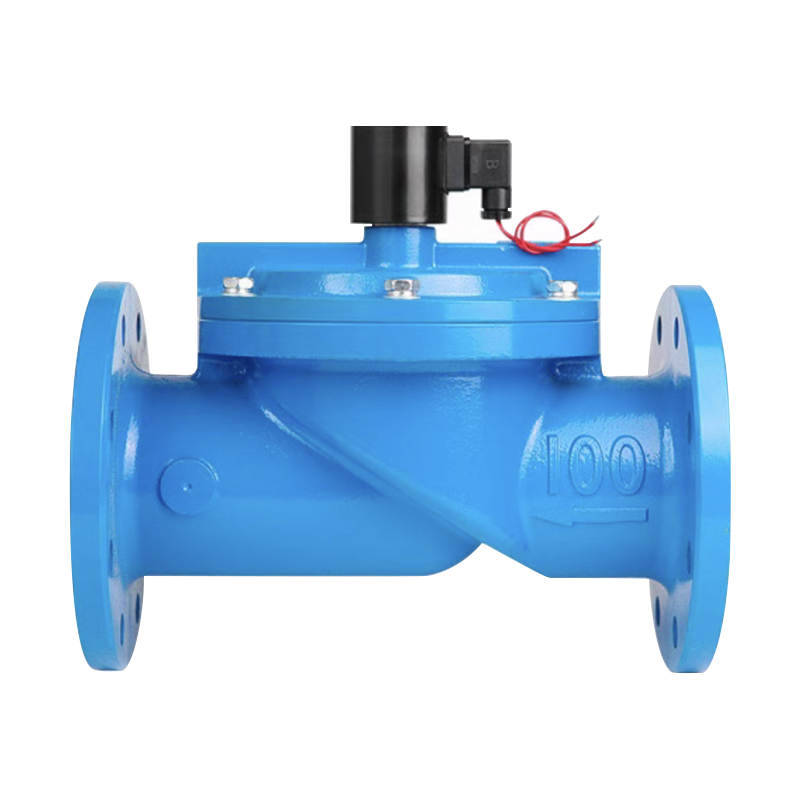

Flanschnormen, Schraubenbilder und praktische Auswahltipps

Wenn Sie ein Magnetventil mit Flansch für Nachrüstungen oder Neuinstallationen spezifizieren, ist die Übereinstimmung mit der Flanschnorm (ANSI/ASME, DIN, JIS, EN) und dem genauen Lochmuster der erste praktische Schritt, um Nacharbeiten vor Ort zu vermeiden. Bestätigen Sie über die Nenngröße des Rohrs hinaus die Details der erhabenen Fläche gegenüber der flachen Fläche, den Lochkreisdurchmesser, die Anzahl der Schrauben und die Schraubengröße – diese bestimmen das Kompressionsverhalten der Dichtung und wie das Ventil die Flanschlast verteilt. In der Praxis messen Sie nach Möglichkeit die Flanschfläche und die Flanschdicke; Dickenunterschiede können zu Biegemomenten am Ventilkörper führen und den Ausfall der Dichtung beschleunigen. Wir empfehlen unseren Kunden immer, eine Flanschzeichnung oder ein Foto bereitzustellen – dieser kleine Schritt spart Stunden vor Ort.

Dichtungsauswahl und Drehmomentmuster für zuverlässige Abdichtung

Das Dichtungsmaterial muss entsprechend der chemischen Kompatibilität, der Temperatur und der Flanschoberfläche ausgewählt werden. Für Dampf und Hochtemperaturflüssigkeiten sind komprimierte Graphit- oder Spiraldichtungen üblich; Für Wasser und neutrale Flüssigkeiten ist möglicherweise PTFE oder gefülltes PTFE vorzuziehen. Ebenso wichtig ist das Drehmomentmuster der Schrauben: Verwenden Sie eine Stern- oder Kreuzreihenfolge und inkrementelle Drehmomentstufen (z. B. 30 %, 60 %, 100 %), um eine gleichmäßige Kompression zu erreichen. Zu geringes Drehmoment führt zu Undichtigkeiten; Übermäßiges Anziehen kann dazu führen, dass die Dichtung über ihre Elastizitätsgrenze hinaus extrudiert oder komprimiert wird. Wenn Ventile häufig entfernt werden, sollten Sie ein etwas niedrigeres Drehmoment in Kombination mit einer Dichtung in Betracht ziehen, die für einen höheren Entspannungswiderstand ausgelegt ist. Wir entwerfen unsere Ventile und empfehlen für jeden Flanschsatz spezifische Drehmomentbereiche, um die Inbetriebnahme zu vereinfachen.

Dimensionierung von Magnetventilen mit Flansch: Cv, Druckabfall und Überlegungen zur Pilotsteuerung

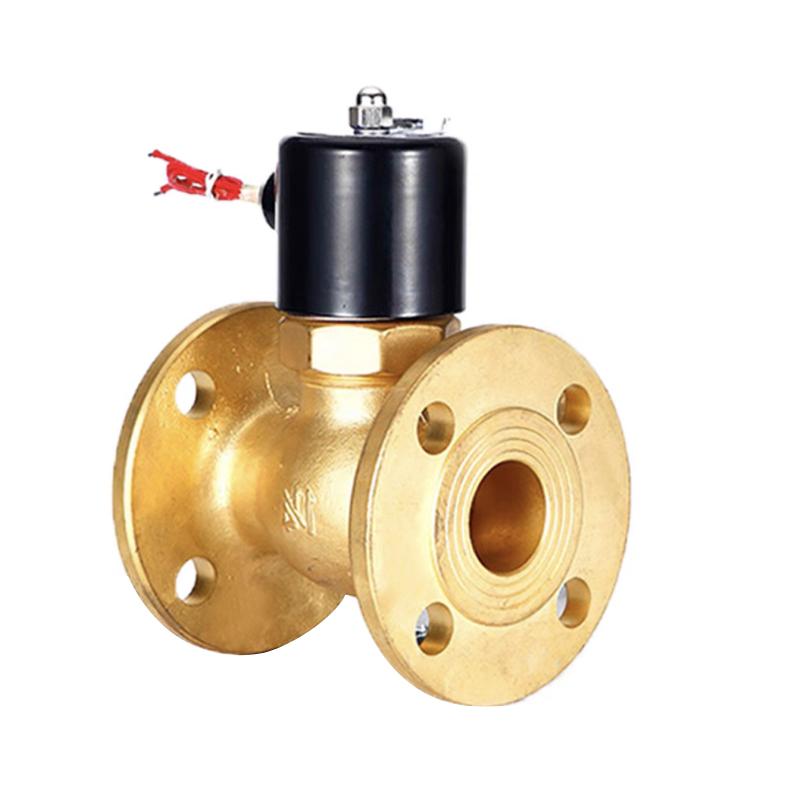

Für die richtige Dimensionierung ist die Berechnung des erforderlichen Cv aus dem gewünschten Durchfluss bei der Betriebsdruckdifferenz erforderlich. Für pilotgesteuerte Flansch-Magnetventile Bedenken Sie, dass die Vorsteuerstufe des Ventils für den Betrieb eine ausreichende Differenz benötigt. Die Angabe eines vorgesteuerten Ventils in der Nähe seines minimalen ΔP kann zu einem trägen Betrieb oder einem fehlenden Schaltvorgang führen. Wenn der Platzbedarf oder der ΔP begrenzt ist, kann ein direktwirkendes Flanschventil trotz typischerweise niedrigerem maximalem Cv besser sein. Überprüfen Sie immer, wie sich Viskosität und Temperatur auf die Flüssigkeitsdichte auswirken – diese verändern die hydraulischen Berechnungen. Wenn Sie uns den Betriebspunkt (Durchfluss, Einlassdruck, Auslassdruck, Temperatur) zusenden, können wir Ihnen bei der Bestätigung des Cv helfen und vorschlagen, ob eine Pilot- oder Direkteinheit am besten geeignet ist.

Elektrische Spulenverwaltung: Arbeitszyklus, Einschaltstrom und thermische Grenzen

Die elektromagnetische Spule ist das temperatur- und betriebsempfindlichste Teil. Dauerbetrieb-Spulen (100 % ED) können innerhalb der Nennumgebungs- und Gehäusebedingungen unbegrenzt mit Strom versorgt werden; Aussetzbetriebene Spulen erfordern Abkühlintervalle. Achten Sie auf den Einschaltstrom, wenn mehrere Ventile gleichzeitig mit Strom versorgt werden – der Einschaltstrom der Spule kann lokale Leistungsschalter auslösen, selbst wenn der Dauerstrom niedrig ist. Verwenden Sie für große Ventilgruppen einen Unterspannungsschutz, geeignete Sicherungen und, sofern der Platz dies zulässt, Sanftanlaufschaltungen. Der Anstieg der Spulentemperatur muss auch dann berücksichtigt werden, wenn die Umgebungstemperatur die Standardwerte überschreitet; Wenn sich das Ventil in einem Gehäuse mit schlechter Belüftung befindet, legen Sie eine höhere Isolationsklasse oder eine Zwangskühlung fest. In unsere Datenblätter nehmen wir Hinweise zur Spulenlast auf, da die richtige Spulenauswahl die Lebensdauer erheblich verlängert.

Montageausrichtung, Unterstützung und Vibrationsdämpfung für eine lange Lebensdauer

Magnetventile mit Flansch sind oft robust, eine unsachgemäße Montage verkürzt jedoch die Lebensdauer. Stützen Sie die Rohrleitungen ab, damit das Ventilgehäuse kein Rohrgewicht oder axiale Lasten trägt – verwenden Sie Rohrschuhe oder Halterungen. Richten Sie das Ventil so aus, dass alle internen Abflüsse oder Entlüftungspunkte mit der Schwerkraft arbeiten. Pilotleitungen sollten Siphons und Fallen vermeiden. Verwenden Sie in Umgebungen mit starken Vibrationen (Kompressoranlagen, Pumpenräume) schwingungsdämpfende Halterungen oder flexible Anschlüsse, um interne Steuerleitungen und elektrische Verbindungen zu schützen. Vermeiden Sie nach Möglichkeit die Montage des Stellantriebs direkt unter schweren Rohrleitungen; Wiederholte Belastungszyklen an den Flanschbefestigungen können zur Lockerung der Verbindungen führen. Wir konstruieren unsere Flanschkörper mit speziellen Hebe- und Stützpunkten, um die korrekte Installation intuitiv zu gestalten.

Intelligente Ventilintegration: Sensoren, Feedback und Kommunikationsstrategien

Moderne geflanschte Magnetventile können mehr als nur Ein-/Aus-Geräte sein – sie können Steuerknoten sein. Zu den typischen nützlichen Sensoren gehören Spulenstromüberwachung (erkennt kurze/offene Spulen und festsitzende Kolben), Differenzdruckabgriffe (zur Erkennung von Verstopfungen oder Sitzlecks) und Positionssensoren oder Reed-Schalter zur Bestätigung des Ventilzustands. Bei Anlagen mit vielen Ventilen reduziert die Buskommunikation (Modbus, CANopen, ProfiNet) den Verkabelungsaufwand und ermöglicht eine zentral protokollierte Diagnose. Designoptionen: Verwenden Sie lokale Edge-Logik für sicherheitskritische Sequenzierung und senden Sie diagnostische Telemetriedaten vorab für vorausschauende Wartung. Achten Sie bei der Integration auf Erdung und Kabeltrennung für die Kommunikationskabel, um elektromagnetische Störungen durch Spulenschaltungen zu vermeiden. Wir integrieren sensorbereite Anschlüsse und Standardkommunikation in unsere intelligenten Ventile, sodass Sie eine Zustandsüberwachung hinzufügen können, ohne die Rohrleitungen überarbeiten zu müssen.

Wartungsintervalle, häufige Fehlerarten und schnelle Feldprüfungen

Typische Wartungsintervalle hängen von der Reinheit der Flüssigkeit, der Zyklusrate und der Umgebung ab – pneumatische Systeme mit hoher Zyklenzahl müssen möglicherweise monatlich überprüft werden, während Reinwassersysteme häufig vierteljährlich überprüft werden können. Häufige Fehlerarten: Durchbrennen der Spule (Überspannung oder schlechte Kühlung), Verstopfung der Steuerleitung (Ablagerungen oder Ablagerungen), Sitzverschleiß, der zu Undichtigkeiten führt, und Ausfall der Flanschdichtung. Zu den schnellen Feldprüfungen gehören: Messen des Gleich- oder Wechselstromwiderstands der Spule, um kurzgeschlossene Windungen zu erkennen; Bestätigen der Spulenspannung unter Last; Zurückblasen der Pilotleitungen, um auf Verstopfungen zu prüfen; und Durchführen eines Dichtheitstests über den Sitz hinweg bei reduziertem Druck. Führen Sie ein einfaches Protokoll über die Anzahl der Zyklen und alle anormalen Betätigungszeiten – Änderungen in der Reaktionszeit gehen häufig einem mechanischen Ausfall voraus.

Materialauswahl und Korrosionsbeständigkeit für raue Umgebungen

Die Werkstoffe des Ventilkörpers und der Innengarnitur müssen auf die Flüssigkeitschemie und die Umgebungsbedingungen abgestimmt sein. Rostfreie Stähle (304, 316) werden wegen ihrer Korrosionsbeständigkeit häufig verwendet. Duplex-Edelstahl bietet eine höhere Festigkeit und Chloridbeständigkeit für Meerwasser. Für sehr aggressive Medien sollten Sie exotische Legierungen oder Auskleidungen in Betracht ziehen; Diese erhöhen jedoch die Kosten und können die Flanschdichtung erschweren. Äußerer Korrosionsschutz (Farben, Pulverbeschichtungen oder Metallbeschichtungen) in Kombination mit Opferanoden an nahegelegenen Strukturen reduziert die Umgebungskorrosion. Geben Sie im Zweifelsfall Material und einen Korrosionszuschlag in der Beschaffungsspezifikation an. Wir bieten häufig maßgeschneiderte Materialoptionen an, damit der Lebenszyklus des Ventils Ihren Prozesserwartungen entspricht.

Fehlerbehebungstabelle: Symptome, wahrscheinliche Ursachen und Sofortmaßnahmen

Inbetriebnahme-Checkliste für Flansch-Magnetventile

• Stellen Sie vor dem Verschrauben sicher, dass Flanschstandard, Dichtungstyp und Schraubenqualität mit der Spezifikation übereinstimmen.
• Führen Sie eine trockene elektrische Prüfung durch: Spulenwiderstand, Polarität und Überprüfung des Steuersignals.
• Überprüfen Sie die Pilotleitungen auf Sauberkeit und Ausrichtung. Setzen Sie den Steuerkreis unter Druck und bestätigen Sie die ordnungsgemäße Betätigung beim erwarteten ΔP.
• Führen Sie einen kontrollierten Funktionstest bei Betriebsdruck durch und protokollieren Sie die Betätigungszeiten sowie etwaiges Rattern oder verzögerte Bewegungen.
• Zeichnen Sie grundlegende Spulenstrom- und Leckstrommessungen für zukünftige Diagnosetrends auf.

Abschließende praktische Hinweise zu Ersatzteilen und Lebenszyklusplanung

Halten Sie einen kleinen Satz gängiger Ersatzteile (Spulen, Dichtungen, Pilotfilter und ein Ersatzsitzset) bereit, die auf die kritischsten Anforderungen abgestimmt sind Flansch-Magnetventile in der Anlage. Verfolgen Sie die Betätigungszyklen und planen Sie einen proaktiven Sitzaustausch, bevor es zu Undichtigkeiten kommt – die Kosten einer ungeplanten Abschaltung übertreffen in der Regel die Lagerkosten für Ersatzteile. Wenn Sie möchten, können wir ein Ersatzteilset und einen vereinfachten Lebenszyklusplan erstellen, der auf Ihren Ventilbestand zugeschnitten ist. Wir haben unsere Aftermarket-Kits genau für diesen Anwendungsfall gebaut.
