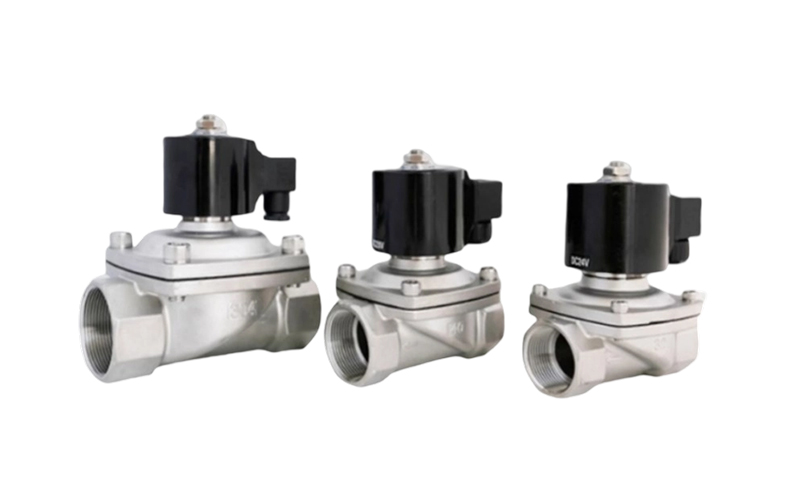

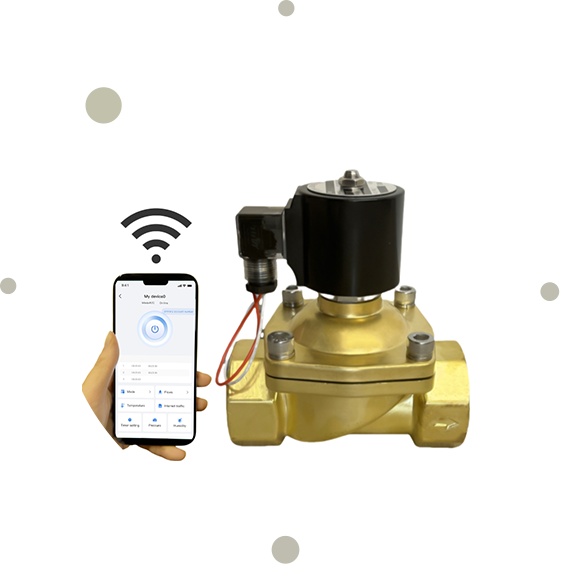

A Magnetventil ist ein elektromechanisch betätigtes Ventil, das den Fluss von Flüssigkeiten (Flüssigkeit oder Gas) steuert, indem es elektrische Energie in eine mechanische Bewegung umwandelt. Es wird häufig in Automatisierungs-, HVAC-, Prozesssteuerungs-, Pneumatik- und Hydrauliksystemen eingesetzt. Dieser Artikel konzentriert sich auf praktische Arbeitsprinzipien, Verhalten auf Komponentenebene, Auswahlkriterien, Leistungsberechnungen und praktische Installations- und Fehlerbehebungsanleitungen.

Kernkomponenten und ihre Funktionen

Das Verständnis der inneren Teile verdeutlicht, wie elektrische Signale zu Ventilbewegungen werden. Schlüsselkomponenten:

• Spule (Elektromagnet): erzeugt bei Erregung einen magnetischen Fluss. Typische Spulen werden nach Spannung und Arbeitszyklus bewertet.
• Kolben/Anker: ferromagnetischer Kern, der sich unter der Magnetkraft der Spule axial bewegt.
• Feder: Bringt den Kolben in seine Standardposition (normalerweise geschlossen oder offen) zurück, wenn die Spule stromlos ist.
• Sitz/Öffnung: die Dichtungsschnittstelle, die den Durchfluss blockiert oder ermöglicht; Seine Geometrie bestimmt den Durchflusskoeffizienten.
• Gehäuse und Anschlüsse: Leiten die Prozessflüssigkeit und verbinden das Ventil mit der Rohrleitung. Die Materialien variieren (Messing, Edelstahl, Kunststoff).
• Dichtungen und Membranen: sorgen für eine dichte Absperrung und widerstehen Medienkompatibilitätsproblemen.

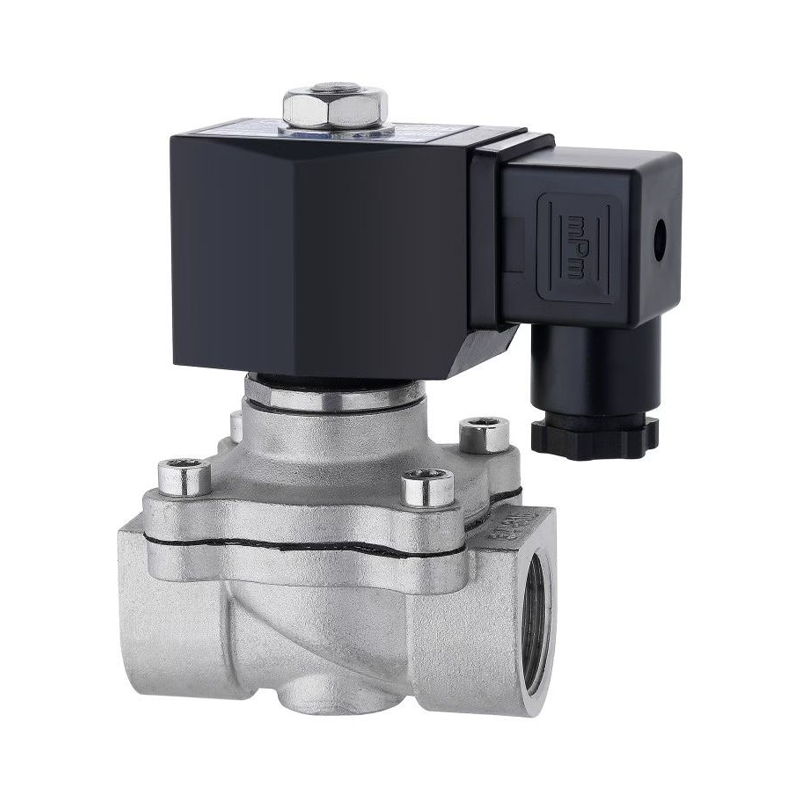

Funktionsprinzip – direkt wirkende Magnetventile

Bei direkt wirkenden Magnetventilen zieht die Spule den Kolben direkt gegen eine Feder, um den Strömungsweg zu öffnen (oder zu schließen). Sie sind einfach, schnell und können bei einem Differenzdruck von Null betrieben werden. Typischer Ablauf:

• Elektrischer Eingang: Legen Sie eine bestimmte Gleich- oder Wechselspannung an die Spule an.
• Magnetischer Fluss: Spule erzeugt Magnetfeld; Flusslinien konzentrieren sich durch den Kolben.
• Kolbenverschiebung: Magnetkraft überwindet Feder- und Flüssigkeitskräfte; Der Kolben hebt sich vom Sitz ab.
• Durchfluss hergestellt: Das Medium fließt durch die Öffnung, bis die Spule stromlos wird und die Feder den Kolben zurücksetzt.

Direktwirkende Ventile eignen sich für kleine Öffnungen, schnelle Zyklusanwendungen und überall dort, wo der Leitungsdruck zum Betreiben einer Pilotstufe nicht zuverlässig ist.

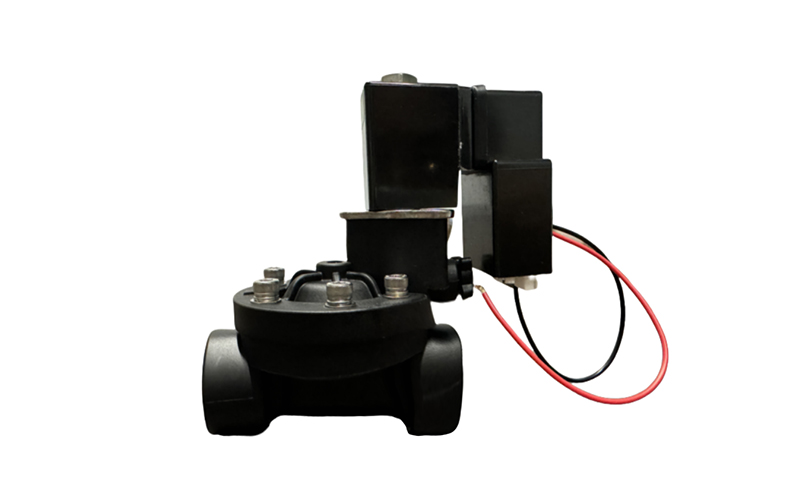

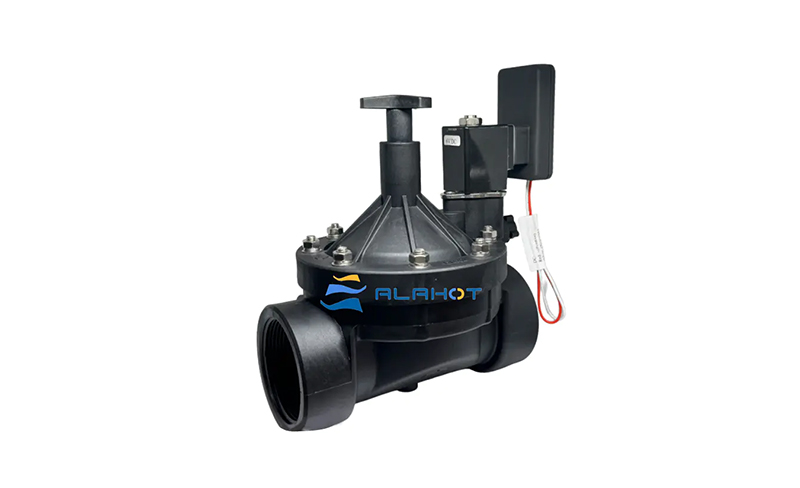

Funktionsprinzip – vorgesteuerte (Servo-)Magnetventile

Vorgesteuert Magnetventils Verwenden Sie den Magneten nur zur Steuerung einer kleinen Pilotöffnung. Das Hauptventil nutzt den Systemdruck (Differenzdruck) zum Öffnen oder Schließen. Diese Konstruktion erreicht einen größeren Durchfluss mit kleineren Spulen, erfordert jedoch für den Betrieb eine minimale Druckdifferenz.

Reihenfolge für stromlos geschlossenes vorgesteuertes Ventil:

• Im Ruhezustand: Hauptkolben/Membran wird durch den Vordruck geschlossen gehalten; Die Pilotöffnung ist verschlossen.
• Spule wird aktiviert: öffnet die Pilotöffnung leicht und ermöglicht so eine kontrollierte Druckentlastung von oberhalb der Membran oder des Kolbens.
• Druckabfall: Das Druckungleichgewicht führt dazu, dass sich die Hauptmembran oder der Hauptkolben bewegt und den Hauptströmungsweg mit voller Leitungsdurchflusskapazität öffnet.
• Die Spule wird stromlos: Die Pilotdüse schließt sich, der Druck gleicht sich aus und der Feder- oder Leitungsdruck setzt das Hauptventil wieder in Position.

Vorgesteuert valves are energy-efficient for large flow rates, but will not operate below their specified minimum differential pressure (ΔPmin).

Proportional- und Servomagnetventile – kontinuierliche Regelung

Proportional Magnetventils Variieren Sie die Öffnung kontinuierlich, wenn sich der Spulenstrom ändert. Sie kombinieren eine Rückkopplungsfeder, Positionssensoren oder Strom-/Spannungsregelung und verfügen oft über einen eingebauten Verstärker. Sie werden dort eingesetzt, wo eine variable Durchfluss- oder Druckregelung anstelle eines einfachen Ein-/Ausschaltens erforderlich ist.

• Steuersignal (analog/PWM) moduliert den Spulenstrom.
• Kolbenposition und Durchfluss variieren proportional; Versionen mit geschlossenem Regelkreis verwenden Positionssensoren für eine höhere Genauigkeit.
• Anwendungen: präzise Dosierung, Laborgeräte, proportionale Druckregelung in hydraulischen Systemen.

Durchflussberechnung und Schlüsselgleichungen

Konstrukteure benötigen eine schnelle Möglichkeit, den Druckabfall und den Durchfluss durch ein Ventil abzuschätzen. Zwei häufig verwendete Parameter:

• Kv/Cv-Koeffizient: Kv (m³/h bei 1 bar Abfall) oder Cv (US-Gallonen pro Minute bei 1 psi Abfall) quantifiziert die Ventilkapazität. Verwenden Sie den Kv-Wert des Herstellers, um das Ventil für den erforderlichen Durchfluss zu dimensionieren.
• Öffnungsgleichung (inkompressible Flüssigkeiten): Q = A · C_d · sqrt(2·ΔP/ρ) , wobei Q der Durchfluss, A die effektive Öffnungsfläche, C_d der Ausflusskoeffizient, ΔP der Druckabfall und ρ die Flüssigkeitsdichte ist.

Wenden Sie bei Gasen kompressible Strömungsbeziehungen an oder verwenden Sie äquivalente Cv/Kv-Tabellen der Hersteller und korrigieren Sie bei Bedarf die Viskosität und die Reynolds-Zahl. Stellen Sie immer sicher, dass der verfügbare ΔP über dem Pilot-ΔPmin für vorgesteuerte Ventile liegt.
